STEM box – uređaj za popularizaciju STEMa kroz interaktivnu igru s robotom.

Cilj STEM box-a je zainteresirati djecu za produbljivanje znanja o tehnologiji i inženjerstvu te uključivanje u rad i kreiranje sadržaja u sklopu robotičkih radionica. Ideja je da bude izložen na frekventnom mjestu u ustanovi kako bi djeca koja se nađu na lokaciji mogla samostalno koristiti opremu.

Upute za sastavljanje STEM box uređaja preuzmite ovdje.

Nakon što ste uređaj sastavili, u nastavku proučite osnovne informacije o STEM box robotu, konzoli i načinu punjenja robota.

A ako ćete imati poteškoća s korištenjem robota ili konzole, proučite PDF dokumet s pitanjima i odgovorima koji se nalazi ovdje.

STEM box robot i konzola

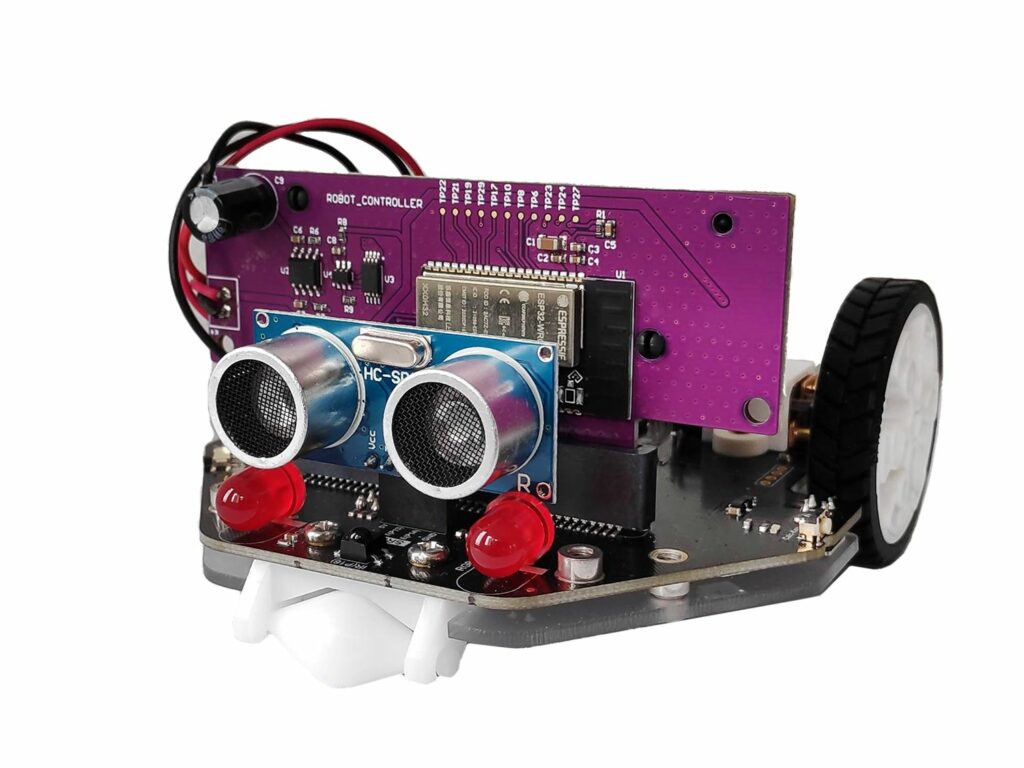

Micro:Maqueen Plus robot je posebno modificiran za upravljanje putem Inkplate konzole i vožnju po STEM box stazi.

Na robotu se nalazi ljubičasta upravljačka pločica koja bežično komunicira s Inkplate konzolom.

Početna stranica Inkplate konzole sadrži kratke upute za korištenje koje možete preuzeti i ovdje.

Konzola sadrži 10 zadataka (levela) kojima se robot programira da izvrši određeno kretanje po stazi. Bez obzira na konačni program, kriterij za uspješno izvršavanje zadataka je samo da se robot vrati na startnu poziciju.

Napajanje

Robot koristi 18650 bateriju koja se bežično puni elektromagnetskom indukcijom kada se robot nalazi na startnoj poziciji na stazi.

Na startu, ispod staze, nalazi se zavojnica povezana sa upravljačem punjača koji se napaja crnim USB kablom.

Kako bi punjenje bilo uspješno, robot mora stalno biti uključen, a zavojnica s donje strane robota ispravno postavljena kako je prikazano na slici dolje desno.

Upravljačka ploča punjača nalazi se na stolu, iza Inkplate konzole.

Ako na upravljaču punjača svijetli lijeva crvena svjetleća dioda, robot se ne puni, a ako svijetli desna (plava ili bijela), robot se puni.

Može se dogoditi da se nakon nekih vožnji robot ne pozicionira ispravno na startnu poziciju pa se ne puni. Predlažemo da na kraju dana ili po završetku rada s robotom, provjerite koja dioda svijetli na punjaču. U slučaju da se robot ne puni, ponovno pokrenite robota (riješite neki zadatak) i provjerite je li se nakon toga ispravno vratio na startnu poziciju.

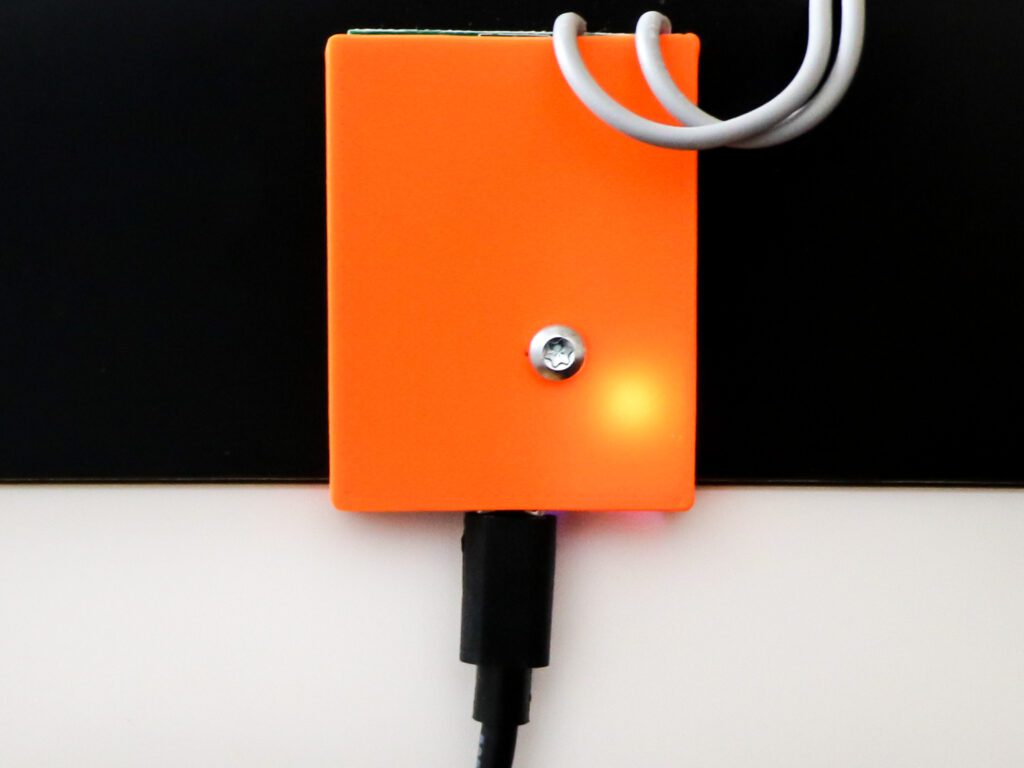

Robot se ne puni

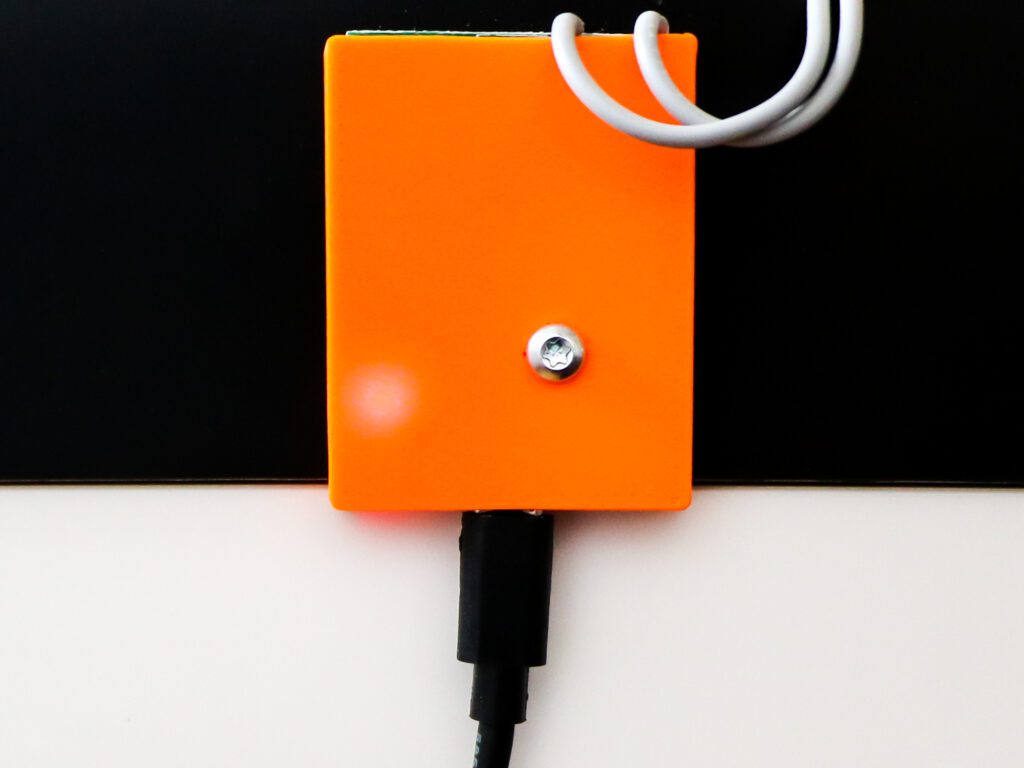

Robot se puni
